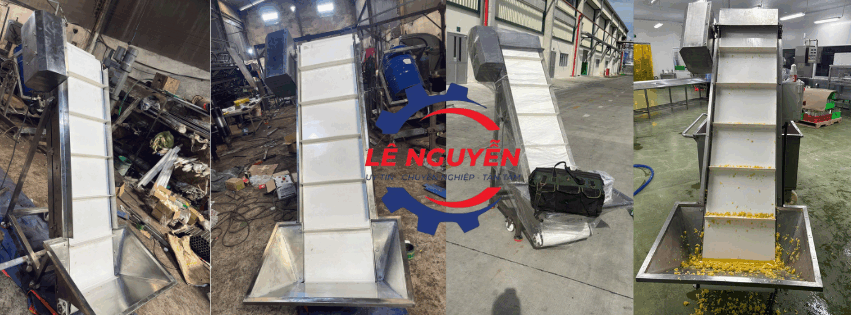

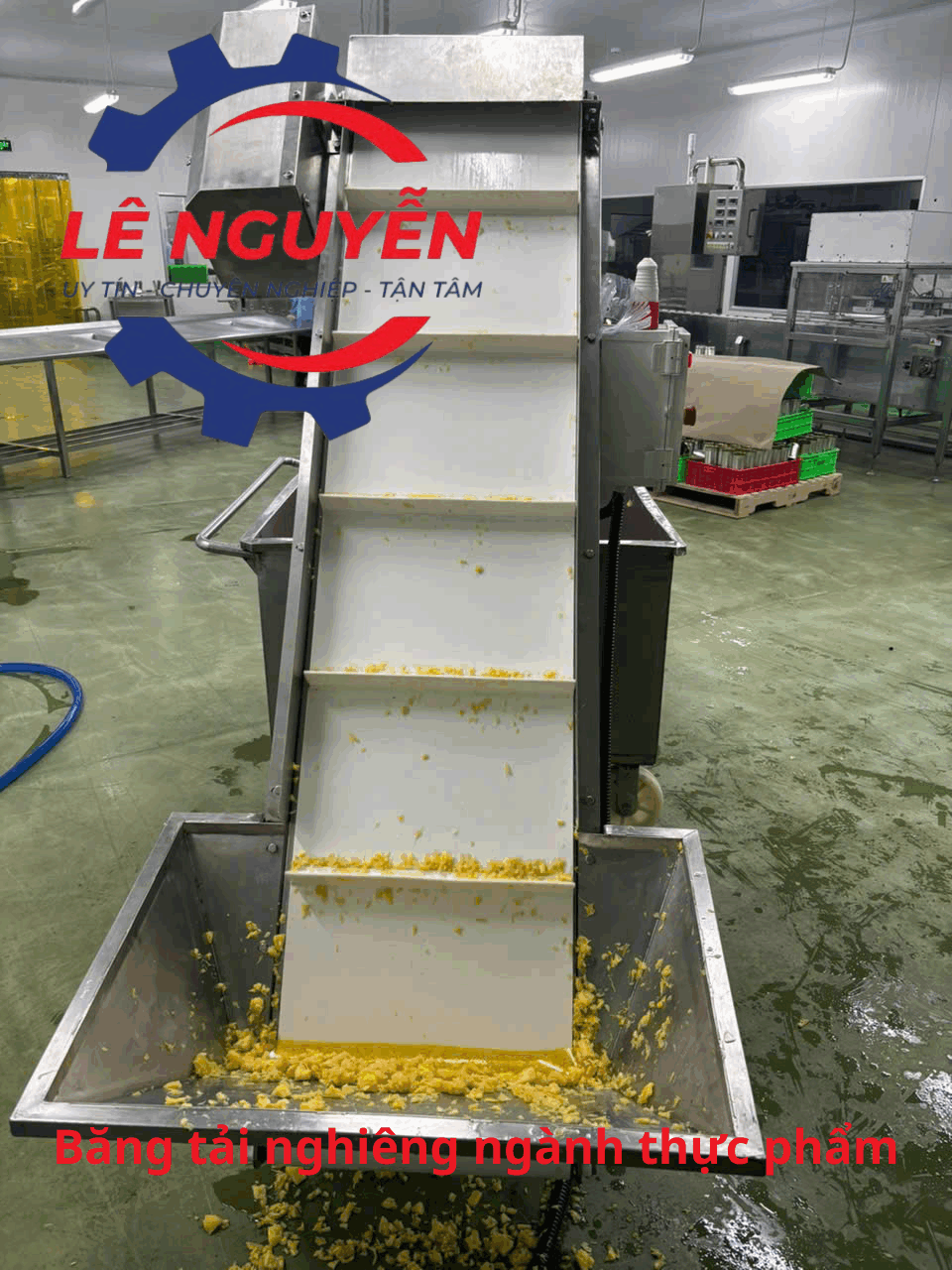

Băng tải nghiêng khung inox 304 là thiết bị vận chuyển được thiết kế để đưa nguyên liệu từ vị trí thấp lên vị trí cao trong dây chuyền sản xuất. Với kết cấu khung bằng inox 304, băng tải phù hợp với môi trường sản xuất yêu cầu cao về độ bền, khả năng chống ăn mòn và dễ vệ sinh, đặc biệt ứng dụng trong các ngành chế biến thực phẩm, thủy hải sản, bánh kẹo, nước giải khát, nông sản.
So với băng tải nằm ngang, băng tải nghiêng giúp thay đổi cao độ vận chuyển, kết nối các công đoạn có vị trí chênh lệch về chiều cao và tận dụng không gian nhà xưởng. Góc nghiêng, chiều dài, chiều rộng mặt băng, chiều cao cánh và tốc độ vận chuyển có thể được thiết kế theo yêu cầu thực tế của từng dây chuyền.
Trong các dây chuyền thực phẩm, inox 304 được sử dụng phổ biến nhờ khả năng chống ăn mòn tốt trong môi trường ẩm và bề mặt dễ vệ sinh. Đây cũng là vật liệu thường được lựa chọn để chế tạo thiết bị, máng dẫn và kết cấu trong nhà máy chế biến thực phẩm.
Cấu tạo băng tải nghiêng khung inox 304
Một hệ thống băng tải nghiêng thực phẩm hoàn chỉnh thường gồm các bộ phận chính sau:
1. Khung băng tải
Khung băng tải được chế tạo hoàn toàn bằng inox 304, có kết cấu chắc chắn, đảm bảo độ ổn định trong quá trình vận hành. Kích thước và kết cấu khung được thiết kế theo chiều dài, chiều rộng, tải trọng và yêu cầu lắp đặt của từng hệ thống.
Thiết kế khung hợp lý, tối ưu không gian lắp đặt, thuận tiện cho việc kiểm tra, căn chỉnh, vệ sinh và bảo trì thiết bị. Các bộ phận được bố trí đồng bộ, thông minh giúp dễ dàng thao tác khi cần tháo lắp hoặc thay thế trong quá trình sử dụng.
2. Dây băng tải thực phẩm

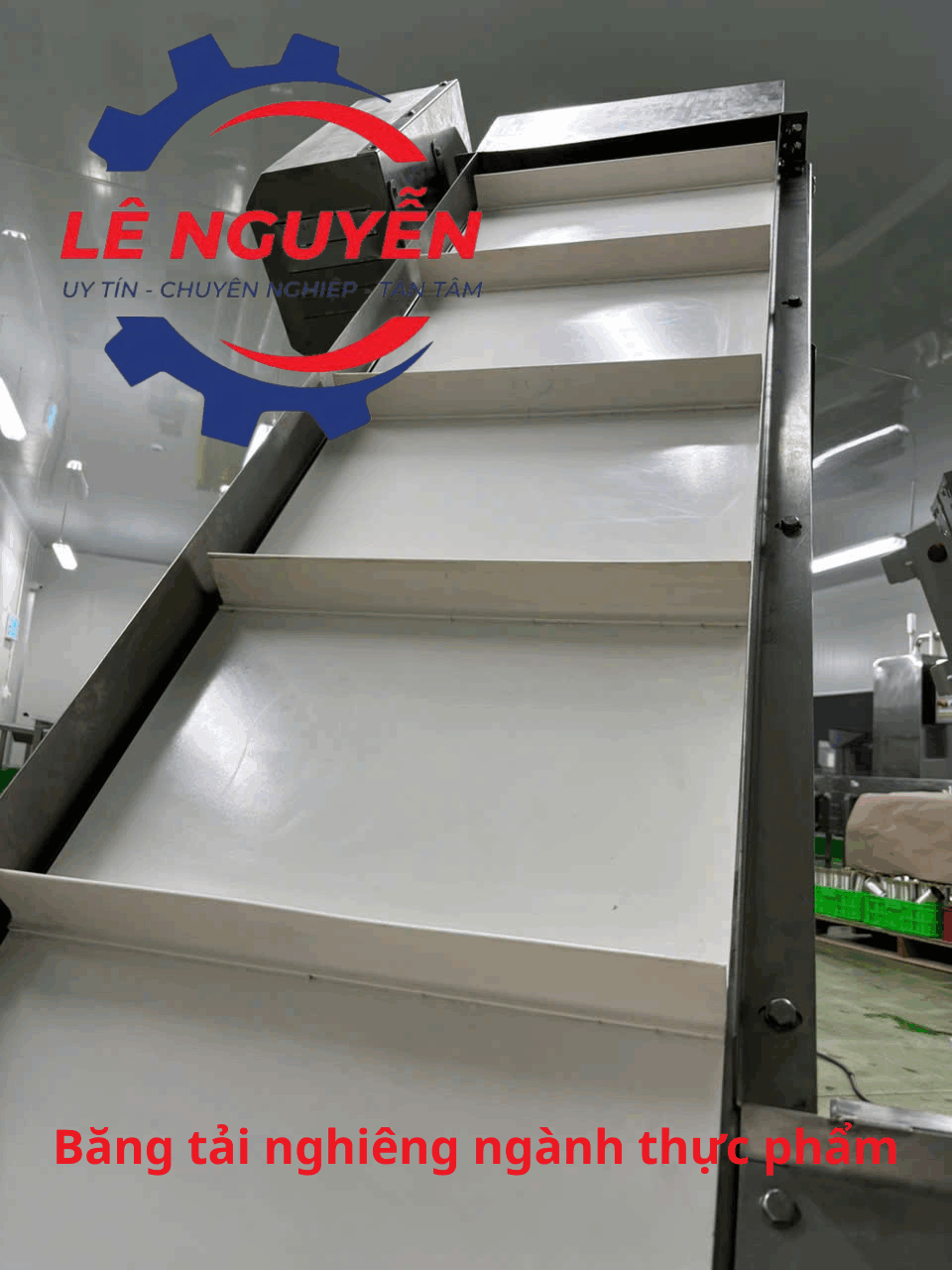

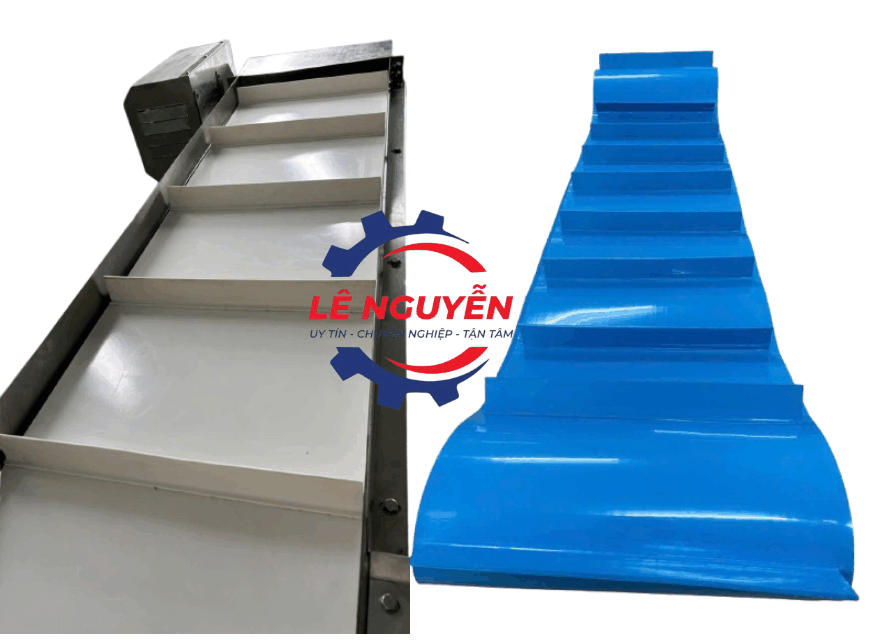

Dây băng tải, băng tải hay dây belt là bộ phận trực tiếp tiếp xúc và vận chuyển sản phẩm. Đối với băng tải nghiêng, dây băng có thể được thiết kế thêm cánh nâng với chiều cao và bước cánh phù hợp, giúp giữ sản phẩm ổn định khi vận chuyển theo phương nghiêng, hạn chế trượt hoặc rơi sản phẩm.
Các loại dây băng thường được sử dụng trong băng tải thực phẩm gồm băng PVC thực phẩm, băng PU, băng PU đồng nhất, băng modular nhựa và băng lưới inox. Mỗi loại có đặc tính khác nhau về độ bền, khả năng chịu nhiệt, khả năng chống dầu mỡ, độ bám và yêu cầu vệ sinh.
Việc lựa chọn dây băng được xác định dựa trên đặc tính sản phẩm, tải trọng, tốc độ vận chuyển, góc nghiêng, nhiệt độ và yêu cầu của từng dây chuyền.
3. Hệ thống truyền động và điều khiển

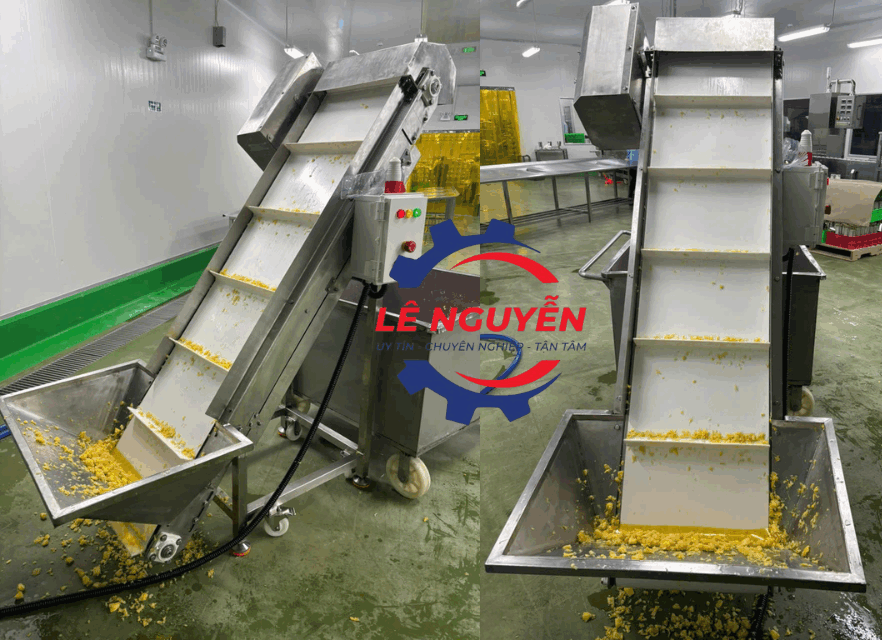

Băng tải sử dụng động cơ giảm tốc để cung cấp mô-men xoắn cho rulo chủ động, đảm bảo khả năng vận chuyển ổn định theo tải trọng và góc nghiêng thiết kế. Hệ thống truyền động được lựa chọn phù hợp với kích thước và yêu cầu vận hành của từng băng tải.
Tủ điện điều khiển tích hợp các thiết bị đóng cắt, bảo vệ và điều khiển động cơ. Biến tần cho phép điều chỉnh tốc độ băng tải, giúp kiểm soát năng suất và đồng bộ với các thiết bị trong dây chuyền.
Toàn bộ hệ thống truyền động và điều khiển được bố trí đồng bộ, thuận tiện cho vận hành, kiểm tra, căn chỉnh và bảo trì.
4. Phễu và máng hứng inox 304

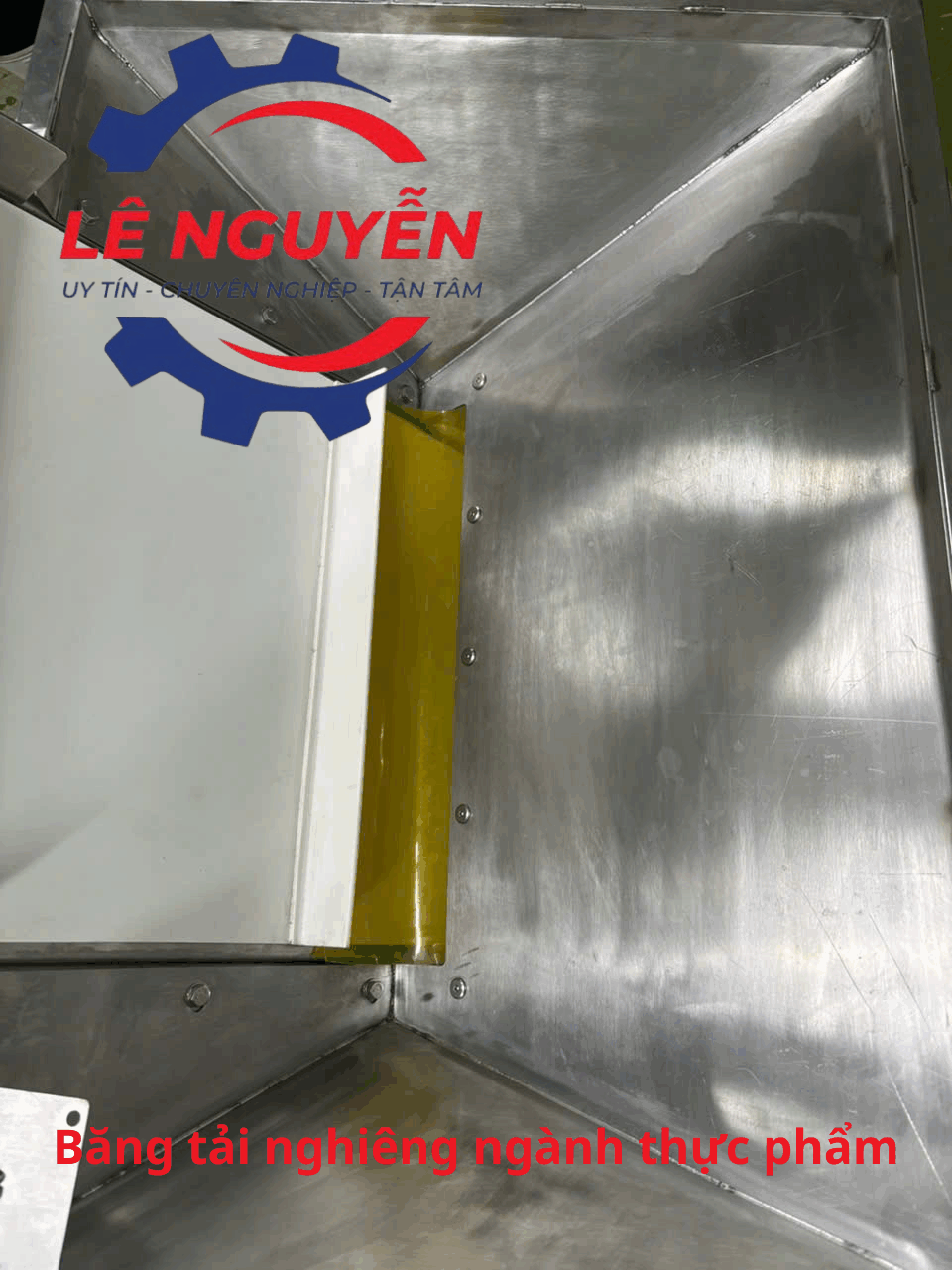

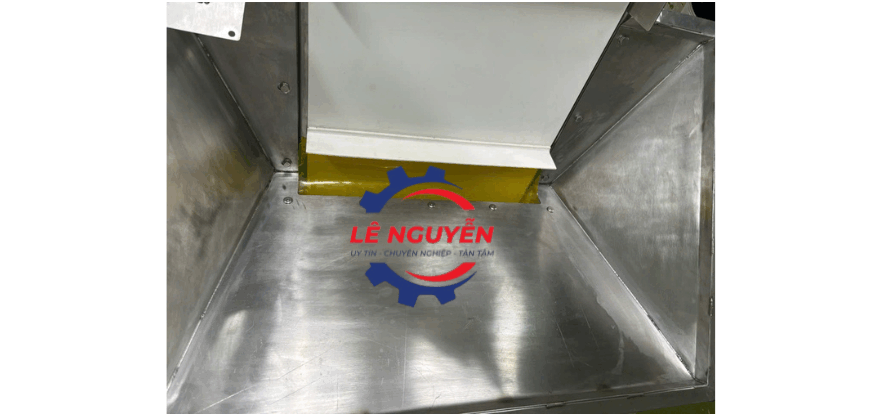

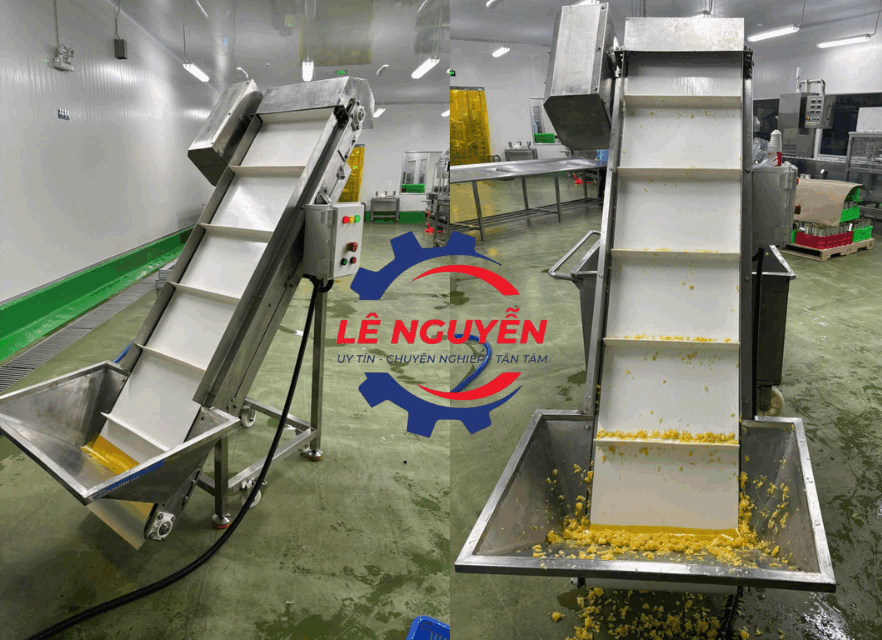

Phễu tiếp liệu: Tiếp nhận nguyên liệu từ băng tải phía trước và đưa xuống băng tải nghiêng để vận chuyển lên cao.
Máng hứng: Thu gom nguyên liệu rơi vãi trong quá trình vận chuyển, hạn chế thất thoát và giữ khu vực bên dưới băng tải sạch sẽ.
5. Cụm rulo và phụ kiện hỗ trợ

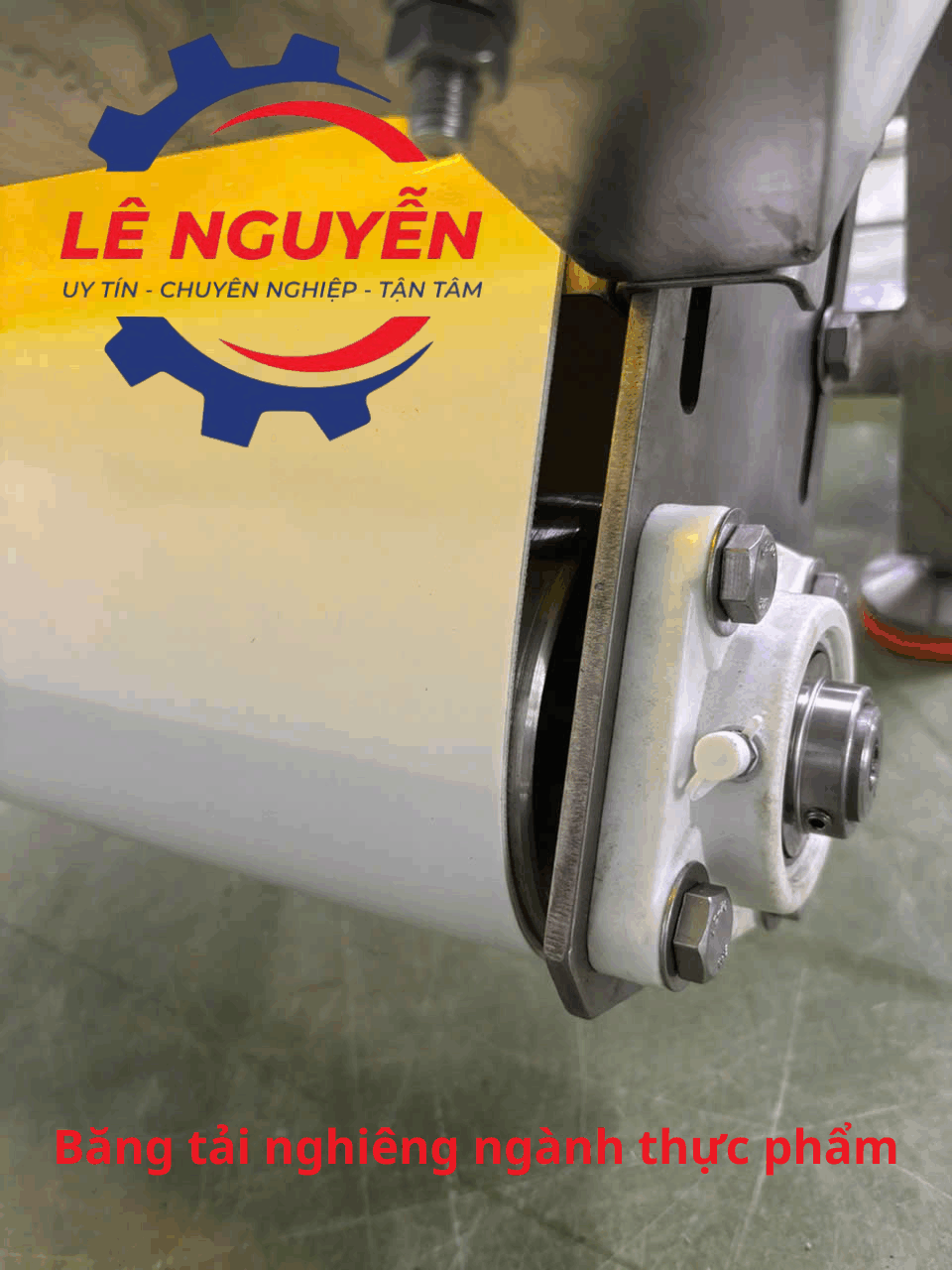

Băng tải được trang bị rulo chủ động và rulo bị động inox 304 để dẫn động và định hướng dây băng, đảm bảo băng tải vận hành ổn định. Việc lựa chọn đường kính rulo phụ thuộc vào kích thước dây băng, độ dày, tải trọng và yêu cầu vận hành của băng tải.

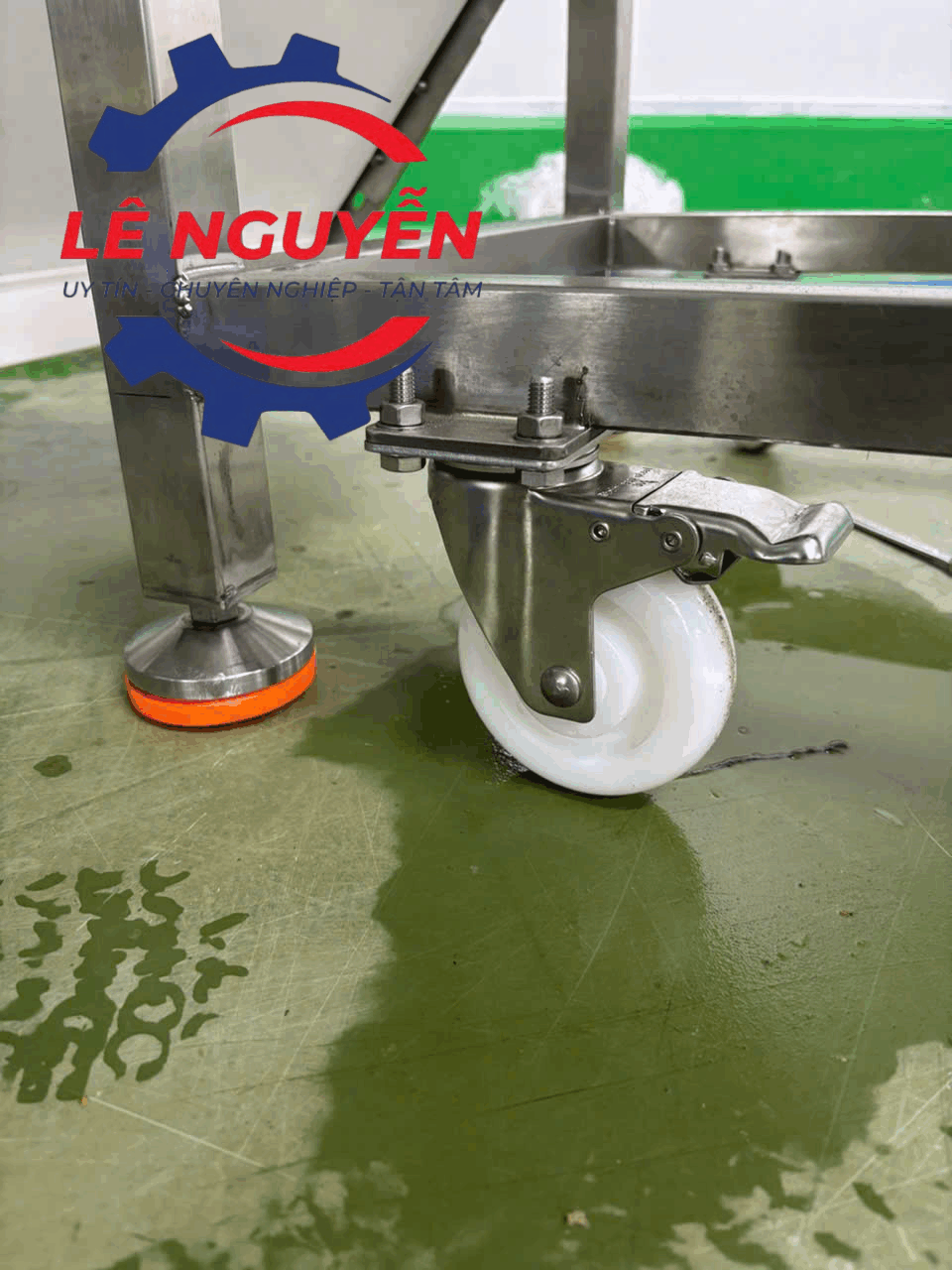

Tùy theo yêu cầu sử dụng, băng tải có thể được trang bị chân tăng chỉnh chiều cao để cố định và điều chỉnh cao độ, bánh xe di chuyển có khóa giúp thuận tiện khi thay đổi vị trí lắp đặt.

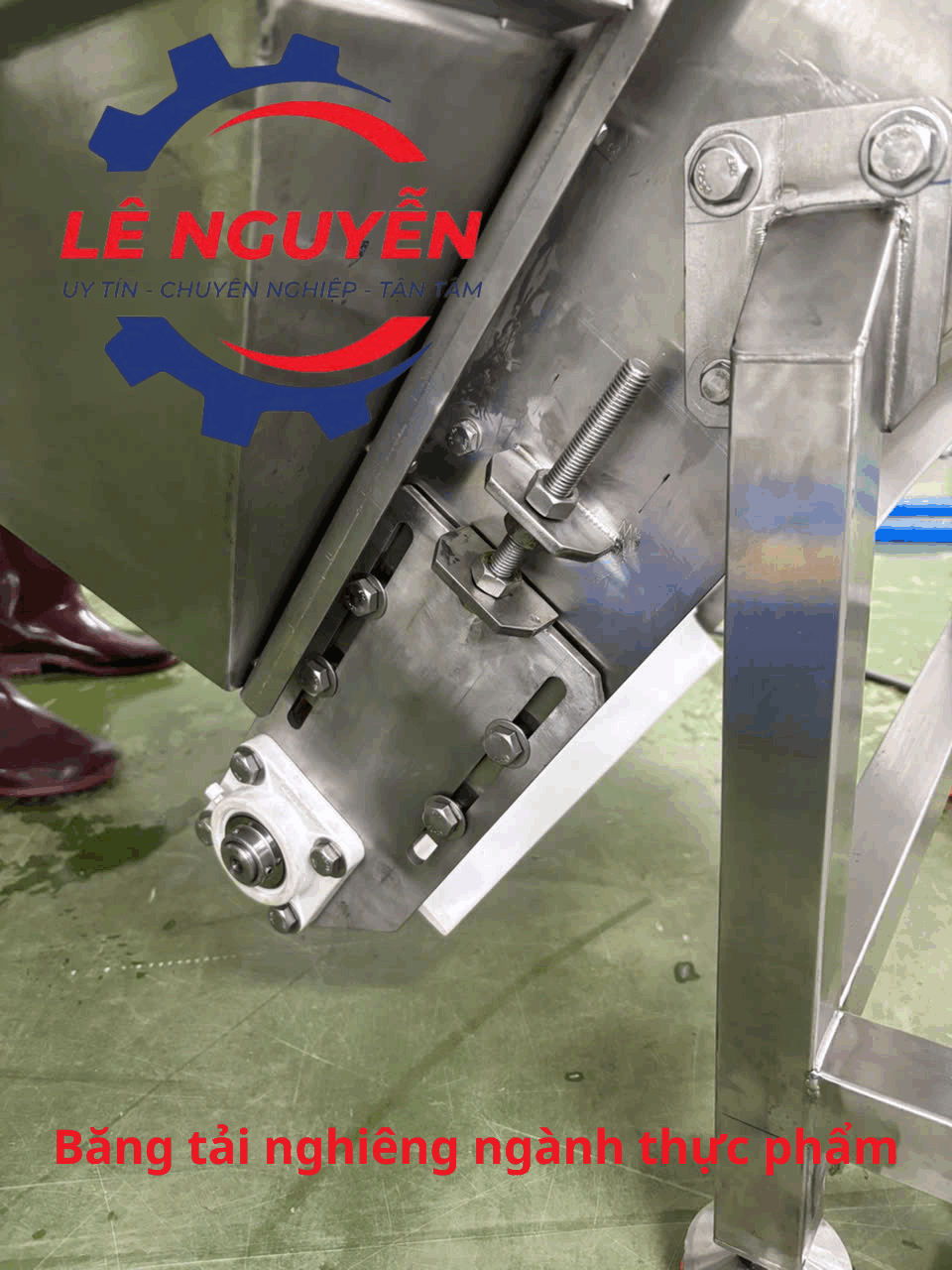

Cơ cấu tăng đưa băng tải được sử dụng để điều chỉnh độ căng và hỗ trợ căn chỉnh dây băng trong quá trình vận hành.
Các phụ kiện được bố trí đồng bộ với kết cấu băng tải, đảm bảo khả năng căn chỉnh, di chuyển, lắp đặt và bảo trì thuận tiện.

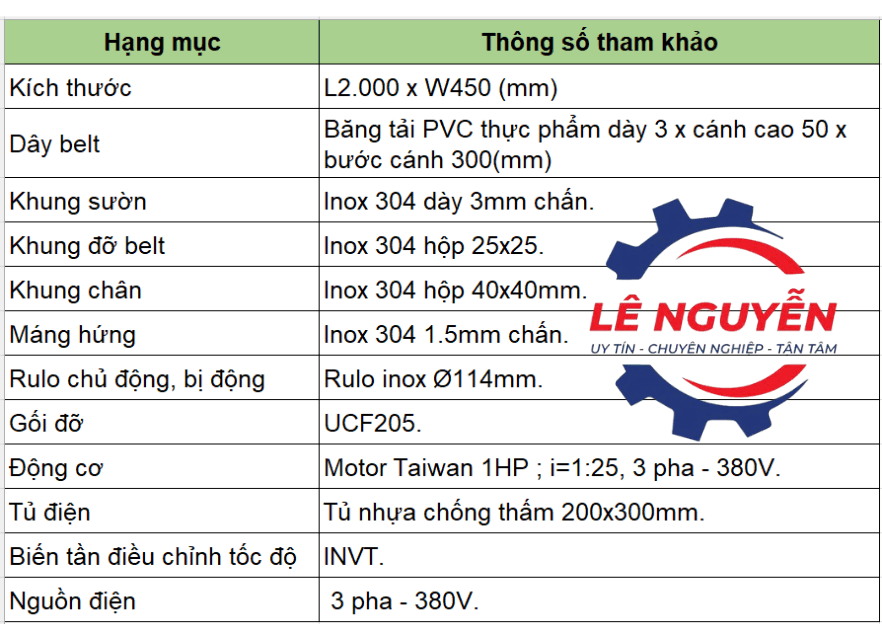

Thông số kỹ thuật tham khảo
Băng tải nghiêng khung inox 304:
Lưu ý: Đây là cấu hình tham khảo. Kích thước, công suất động cơ, đường kính rulo, chiều cao cánh, bước cánh và các chi tiết kết cấu có thể thay đổi theo yêu cầu thực tế của từng hệ thống.
Ưu điểm của băng tải nghiêng khung inox 304
An toàn thực phẩm
Khung băng tải được sản xuất từ inox 304, loại vật liệu được sử dụng phổ biến môi trường yêu cầu cao về an toàn thực phẩm. Inox 304 có bề mặt ổn định, khả năng chống ăn mòn tốt và phù hợp với yêu cầu vệ sinh trong quá trình sản xuất.
Đối với phần dây băng tiếp xúc trực tiếp với sản phẩm, có thể sử dụng băng tải chuyên dụng cho ngành thực phẩm, lựa chọn theo từng loại nguyên liệu và yêu cầu của dây chuyền.
Chống ăn mòn tốt
Inox 304 có khả năng chống ăn mòn tốt trong môi trường ẩm và được sử dụng rộng rãi trong các thiết bị chế biến thực phẩm. Với dây chuyền thường xuyên tiếp xúc với nước hoặc yêu cầu vệ sinh cao, vật liệu inox giúp tăng độ bền cho kết cấu thiết bị.
Dễ vệ sinh
Bề mặt inox thuận tiện cho việc lau rửa và vệ sinh định kỳ. Thiết kế băng tải có máng hứng và các kết cấu chấn phù hợp giúp giảm vị trí tích tụ nguyên liệu, hỗ trợ công tác vệ sinh trong nhà máy.
Tiết kiệm không gian
Băng tải nghiêng cho phép vận chuyển sản phẩm giữa các cao độ khác nhau mà không cần sử dụng nhiều thiết bị nâng chuyển riêng biệt. Đây là giải pháp phù hợp khi các công đoạn trong dây chuyền có sự chênh lệch về độ cao.
Thiết kế theo yêu cầu
Băng tải có thể được chế tạo theo nhiều kích thước khác nhau về chiều dài, chiều rộng, góc nghiêng, chiều cao đầu vào – đầu ra, chiều cao cánh và tốc độ vận chuyển.
Đây là đặc điểm quan trọng đối với các nhà máy thực phẩm vì mặt bằng và quy trình sản xuất của mỗi dây chuyền có thể khác nhau.
Ứng dụng của băng tải nghiêng inox 304
Băng tải nghiêng được sử dụng để vận chuyển sản phẩm giữa các công đoạn có sự chênh lệch về cao độ, đặc biệt trong những dây chuyền cần tự động hóa quá trình cấp liệu và vận chuyển sản phẩm.
Một số ứng dụng phổ biến gồm:
- Ngành chế biến thực phẩm: vận chuyển nguyên liệu, thực phẩm sơ chế và thành phẩm.
- Ngành thủy hải sản: vận chuyển tôm, cá, mực và các sản phẩm thủy sản qua các công đoạn chế biến.
- Ngành bánh kẹo: cấp liệu và vận chuyển sản phẩm giữa các công đoạn.
- Ngành nước giải khát: vận chuyển chai, lon, bao bì và sản phẩm đóng gói tùy theo thiết kế mặt băng.
- Ngành nông sản: vận chuyển rau củ, hạt và nguyên liệu sau sơ chế.
- Ngành thực phẩm đông lạnh: vận chuyển sản phẩm giữa các công đoạn trong dây chuyền.
- Kho đóng gói: kết nối các công đoạn cấp liệu, đóng gói và chuyển sản phẩm lên cao.
Lựa chọn băng tải nghiêng inox 304 theo nhu cầu sử dụng
Để thiết kế đúng băng tải, không nên chỉ xác định chiều dài và chiều rộng. Các thông số dưới đây cần được xác định trước khi chế tạo:
Chiều dài băng tải: quyết định kích thước tổng thể và yêu cầu về kết cấu.
Chiều rộng băng: lựa chọn theo kích thước sản phẩm và năng suất cần vận chuyển.
Góc nghiêng: phụ thuộc vào loại sản phẩm, loại băng và chiều cao cần nâng.
Chiều cao cánh: lựa chọn theo khả năng giữ sản phẩm trên mặt băng khi vận chuyển nghiêng.
Bước cánh: ảnh hưởng đến khả năng chứa và khoảng cách giữa các sản phẩm.
Năng suất vận chuyển: quyết định tốc độ băng, kích thước băng và công suất truyền động.
Tải trọng: bao gồm khối lượng sản phẩm và tải trọng phân bố trên băng.
Tốc độ băng tải: xác định theo yêu cầu của dây chuyền và có thể điều chỉnh bằng biến tần.
Môi trường làm việc: cần xem xét độ ẩm, nước, nhiệt độ, hóa chất vệ sinh, muối và các tác nhân có khả năng gây ăn mòn.
Đối với môi trường có hàm lượng muối cao, nước mắm, hóa chất hoặc tác nhân ăn mòn mạnh, cần đánh giá riêng điều kiện làm việc để xác định inox 304 có phù hợp hay cần chuyển sang vật liệu có khả năng chống ăn mòn cao hơn như inox 316.
Gia công băng tải nghiêng inox 304 theo yêu cầu
Công ty TNHH Vật Tư Công Nghiệp Lê Nguyễn nhận thiết kế và gia công băng tải nghiêng khung inox 304 theo kích thước và yêu cầu thực tế của từng dây chuyền.
Băng tải được thiết kế đồng bộ giữa khung sườn, chân đỡ, mặt băng, cánh nâng, rulo, gối đỡ, động cơ, hộp giảm tốc, biến tần và tủ điện, nhằm đảm bảo khả năng vận hành ổn định và phù hợp với điều kiện sản xuất.
Quý Khách hàng có thể cung cấp các thông tin:
- Kích thước L × W.
- Chiều cao đầu vào và đầu ra.
- Góc nghiêng mong muốn.
- Loại sản phẩm cần vận chuyển.
- Khối lượng sản phẩm.
- Năng suất yêu cầu.
- Tốc độ băng tải.
- Môi trường làm việc.
- Hình ảnh hoặc bản vẽ vị trí lắp đặt.
Từ các thông tin trên, Lê Nguyễn có thể tư vấn loại dây băng, chiều cao cánh, bước cánh, công suất động cơ, tỷ số truyền và kết cấu khung inox phù hợp với yêu cầu thực tế.
Kết luận
Băng tải nghiêng khung inox 304 là giải pháp vận chuyển sản phẩm theo phương nghiêng, phù hợp với các dây chuyền trong ngành chế biến thực phẩm, thủy hải sản, bánh kẹo, nông sản. Thiết bị được thiết kế theo yêu cầu về kích thước, tải trọng, góc nghiêng và tốc độ vận chuyển.
Lê Nguyễn chuyên thiết kế, gia công và cung cấp băng tải nghiêng inox 304 theo yêu cầu.
